Keterangan
| Jenis Serat: | OM4 | Bahan Kabel: | LSZH |
|---|---|---|---|
| Jumlah Serat: | 8 Serat | Tipe Polandia: | UPC |
| Warna Kabel: | Ungu | Tipe Konektor: | Senko MPO Wanita, LC |
| Menyorot: |
kabel kipas keluar, kabel serat optik dupleks |
||

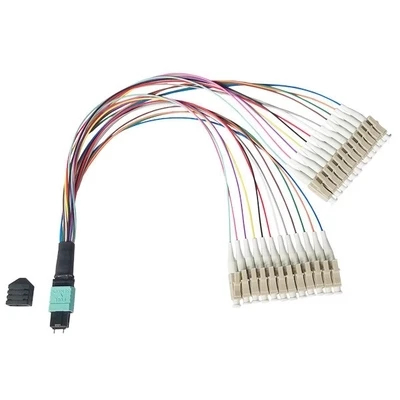

Kabel patch MPO - LC 8F Fan Out, kabel patch serat LSZH OM4 untuk telekomunikasi serat optik
Kabel utama patchcord fanout multi-serat MPO/MTP® biasanya berbentuk bulat mini atau kabel serat optik pita, yang dapat dipecah menjadi 8 inti/12 inti/24 inti 0.9mm/2.{{7 }}sub-kabel berdiameter mm. Sisi ujung sub-kabel diakhiri dengan konektor LC/SC/ST/FC. Selain jenis konektor, total panjang kabel, panjang kabel breakout, dan jenis pemolesan juga dapat disesuaikan.
Fitur
◆ Ferrule MT yang tepat
◆ Tersedia 4 core, 8 core, 12 core, 16 core, dan 24 core
◆ Mematuhi standar IEC61754-7
◆ Mematuhi TIAFOCIS5/604-5, Bellcore GR-1435
◆ PIN panduan yang tepat memastikan pencocokan yang akurat
Aplikasi
◆ Kabel Pusat Data
◆ Berkoordinasi dengan pelat adaptor MPO/MTP®
◆ Kaset MPO, rak
◆ Gigabit Ethernet
◆ Sistem kabel serat optik
Spesifikasi
1. Suhu Pengoperasian & Penyimpanan
| Parameter | Minimal | Maks | Satuan | |
| 1 | Suhu Operasional | -40 | 70 | derajat |
| 2 | Suhu Penyimpanan | -40 | 70 | derajat |
2. Kinerja Optik
| Barang | Parameter | ||||
| Konektor MPO/MTP® | SM(1310nm/1550nm) | MM(850nm) | |||
| Standar | Kerugian Rendah | Standar | Kerugian Rendah | ||
| Kerugian Penyisipan | Khas | 0.5 dB | 0.2dB | 0.5 dB | 0.2dB |
| Maksimum | 0.7dB | 0.35dB | 0.7dB | 0.35dB | |
| Mengembalikan kerugian | >=60dB untuk APC | -- | |||
| >=40dB untuk PC | >=20dB untuk PC | ||||
| Pria/Wanita | Laki-laki: dengan Pin; Wanita: tanpa Pin | ||||
| Konektor LC/FC/SC | ||||
| Barang | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL(dB) | IL 850nm (dB) | RL 850 nm (dB) | |
| komputer | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Parameter Geometri
| MT | ||||
| Pengukuran | Batas Lulus/Gagal | |||
| Parameter | Minimal | Maks | ||
| Jari-jari Kelengkungan | Axel Panjang | 2000mm |
∞ |
|
| Axel pendek | 50mm |
∞ |
||
| Sudut | Axel Panjang | -0.2 derajat | 0.2 derajat | |
| Axel pendek | APC | 7,8 derajat | 8.2 derajat | |
| komputer | -0.2 derajat | 0.2 derajat | ||
| Tinggi Serat | 1000 nm | 3000 nm | ||
| Tinggi Serat Berbeda | N/A | 500 nm | ||
| Tinggi Serat Berdekatan | N/A | 300 nm | ||
| Panjang Ferrule | 7,9 milimeter | N/A | ||
| FC/LC/SC UPC | ||
| Barang | Lulus/Gagal | |
| Parameter | Minimal | Maks |
| FC ROC | 10.00mm | 25.00mm |
| LC ROC | 7.00mm | 25.00mm |
| Tinggi Serat | -100.00nm | 50.00nm |
| Perimbangan Puncak | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Barang | Lulus/Gagal | |
| Parameter | Minimal | Maks |
| Gereja Ortodoks Rusia | 5.0mm | 12.00mm |
| Tinggi Serat | {{0}}.0nm | 50.0nm |
| Perimbangan Puncak | 0.00μm | 50.00μm |
| Sudut APC | 7.700 derajat | 8.300 derajat |
| Kesalahan Kunci | -0.500 derajat | 0.500 derajat |
4. Detail Konektor
Keunggulan Produk
◆ Kami melewati banyak verifikasi sistem mutu, seperti ISO, RoHS; dan lulus Audisi Pemasok akun utama.
◆ Kami memiliki kapasitas produksi yang tinggi. Kapasitas kabel patch standar adalah 15,000 konektor/hari dan kapasitas produk MT adalah 3000 konektor/hari.
◆ Standar pengujian kami sangat ketat. Setiap kabel diuji secara individual di lini produksi kami serta 100% diuji oleh departemen QC.
◆ Layanan kami berkualitas. Kami menuntut layanan responsif dan berpengetahuan luas kepada setiap pelanggan.
Obrolan Alur Proses QC ORC
Pertanyaan Umum
1. T: Bagaimana cara menguji jumper mode tunggal?
J: Kabel patch mode tunggal kami telah diuji untuk pemeriksaan permukaan akhir, pengujian IL dan RL mode tunggal.
2. T: Apakah kabel ini kompatibel dengan berbagai modul?
J: Ya, kabel LC dapat kompatibel dengan kabel SFP, SFP+(BIDI SFP+), XFP, SC dapat kompatibel dengan BIDI SFP, GBIC, X2 dan XENPAK.
3. T: Berapa waktu tunggu rata-rata Anda?
A: Waktu tunggu kami dikontrol dalam 5 hari kerja untuk produk reguler. Untuk produk MT, kapasitas kami 3000 konektor per hari.
4. Q: Dapatkah Anda memproduksi sesuai dengan sampel yang kami kirimkan kepada Anda?
A: Tentu saja, kami dapat memproduksi sesuai dengan sampel atau gambar teknis Anda.
